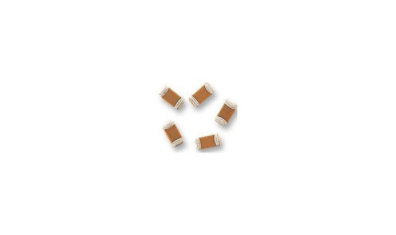

无标识贴片电容的容量估算、检测和代换!

无标识贴片电容的容量估算、检测和代换!这些知识对于没有无标识贴片电容是非常重要的，具体的和赞福电子了解下。

1)用于开关电源电路的供电输出端及IC电路的供电输入端的贴片电容

在供电输出端，与(滤波)电解电容并联在一起。因电解电容系导电极板和绝缘介质卷绕在一起，具有“电感效应”，高频滤波效果差。并联小容量电容，滤除整流后的高频纹波成分。电路中IC的供电端，也都加有高频滤波电容，以吸收(可能存在由引线形成的寄生电感或由某种干扰带来的)电源扰动。此类电容的电容量一般为0.01~0.1μF左右。该类电容对容量要求并不严格，故障率也比较低。如检查发现有损坏，换用0.01~0.1μF范围内的电容都是可以的。

2)信号通路中的低通滤波器用到的贴片电容。低通滤波器电路，用于对信号中的某一频段内的高频成分进行衰减和吸收，只要求其中的信号中的低频成分(甚至直流成分)通过。变频器的信号传输通路中，多用于将脉动直流信号经RC电路转化成直流信号，因而该电路中的电容量大致在0.01~0.47μF左右，因为电阻R的作用，虽然电容量较小，但RC总的时间常数并不小，也能达到较好的滤波效果。如不好确认容量大小，可以用0.01~0.47μF以内容量的电容试验，以经RC滤波后无明显脉冲动成分为宜。

3)具有特定容量的贴片电容。如MCU晶振引脚的补偿电容，其容量与MCU类型和晶振频率相关，可由MCU的相关资料，和晶振元件的标注频率值，确定该电容的容量，一般为33PF或22PF、15PF。

贴片电容的损坏现象和检测方法：

a、同一类型的电容，个头越大或颜色越深，容量也越大。电容的容量可以用专用的电容测试仪来测定，目前一些数字万用表，也附加此项功能。测电容量时，须将贴片电容至少脱开一端，排除外电路的影响后，再行检测。

b、用万用表检测。如果在线检测，万用表测量得出电容两引脚之间的的电阻值，其实是与电容相连接的外电路“综合电阻值”，若电容处于短路或近于短路情况(电阻值极低)下，才能有所反映。将电容器脱开原电路，测量其电阻值应为无穷大。用指针表的×10k挡测量时，0.1μF左右的电容指针有跳动(充电)现象，静止后归于无穷大。若测得固定电阻值，说明电容损坏。

c、上电检测，由电路判断该点电压低落，可能是电容漏电引起，见下图电路示例。这也是一个比较好的方法。
